INSIGHT Demir Eşya Uygulama Tesisi
Farklı kaplama ürünlerinin kalite kontrol kapsamı, parçaya ve kaplamaya göre değişiklik gösterse de, tüm kaplamalarda kaplamanın görünümü, kalınlığı, korozyon direnci ve ana metalle bağlanma kuvveti kontrol edilmelidir. Bu ölçümler arasında, kaplama kalınlığı, kaplanmış parçaların kalitesi için en önemli garanti faktörüdür.Yüzey işleme proses kontrolünde, ürün kalite kontrolünde ve demir eşya uygulamalarında tespit ve tarama sorunlarını hedefleyen LANScientific, kullanıcılara verimli ve akıllı bir XRF analiz cihazı olan INSIGHT’ı sunar.

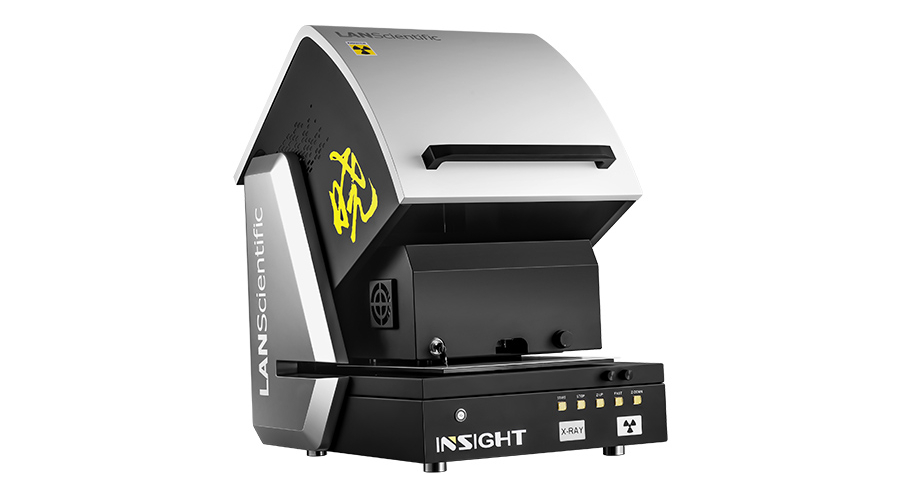

INSIGHT XRF kaplama analiz cihazı, yüksek hassasiyet, tahribatsız kullanım, basit operasyon, yüksek test doğruluğu, kompakt tasarım ve yerden tasarruf sağlayan özellikleri ile öne çıkar. Cihaz, sadece düzensiz veya küçük şekilli numunelerin element analizinde değil, aynı zamanda kaplamaların ve kaplama sistemlerinin XRF tabanlı kalınlık ölçümünde de kullanılabilir.Kalite kontrol, gelen malzeme muayenesi ve çeşitli ürünlerin üretim süreci kontrolünde yaygın olarak kullanılan INSIGHT XRF cihazı, müşterilerin malzeme maliyetlerini düşürmelerine ve ilgili endüstriyel standartları karşılamalarına yardımcı olur.
Galeri
Özellikler
Dekoratif Kaplama
Banyo Ürünleri
ABS Elektrokaplama Plastik parçalarda yaygın kullanılan ABS elektrokaplama, metalik görünüm sağlarken ağırlığı azaltır; ürünün dekoratif görünümünü ve elektrik, ısı, korozyon direncini artırır.
Tek kaplama; Demir-nikel, bakır-nikel, demir-krom, bakır-kalay, bakır-altın, bakır-gümüş gibi tek katmanlı kaplamaların kalınlık ve bileşimi tespit edilebilir.
Teknik Parametreler
| Özellikleri | Yukarıdan aşağıya ölçüm yapısı, XYZ ölçüm platformu, MUTI-FP çok katmanlı algoritma |
| Elemanın kapsamı | Na(11)—Fm(100) |
| Katman sayısının analizi | 5 katman (4 katman + alt tabaka) her katman 10 elementi analiz edebilir, kompozisyon analizi 25 elemente kadar analiz edebilir |
| X-ışını tüpü | 50 W (50 kV, 1mA) mikro odaklı tungsten paladyum ışın tüpü (hedef malzeme isteğe bağlıdır) |
| Dedektör | Si-PIN geniş alan dedektörü |
| Kolimatör | φ0,5-φ5 isteğe bağlıdır. Çoklu standart isteğe bağlıdır. |
| Kamera | Yüksek çözünürlüklü CMOS renkli kamera, 5 megapiksel |
| Manuel örnek XY platformu | Hareket aralığı: 100 mm x 150 mm |
| Programlanabilir XY platformu | (İsteğe bağlı) |
| Z ekseni hareket aralığı | 150 mm |
| Örnek kutu boyutu | 564mm × 540mm × 150mm (U x G x Y) |
| Genel boyutlar | 664mm × 761mm × 757mm (U x G x Y) |
| ağırlık | 120 kg |
| Güç kaynağı | AC 220V±5V 50Hz (Yapılandırma bölgeye göre biraz değişiklik gösterir) |
| Anma gücü | 150W |
Avantajlar
Çoklu kolimatör
Çoklu kolimatör seçenekleri veya çoklu kolimatör kombinasyonları yazılım tarafından otomatik olarak değiştirilir, bu da INSIGHT'ın çok yönlülüğünü büyük ölçüde iyileştirerek farklı boyutlardaki parçalara esnek bir şekilde yanıt vermesini sağlar.
Tek dokunuşla ölçüm
Cihaz, kullanımı kolay, sezgisel ve akıllı bir analiz yazılımıyla donatılmıştır. Herkes eğitim almadan numuneleri test edebilir. "Testi Başlat"a tıklamanız yeterli; test sonuçlarına saniyeler içinde ulaşabilirsiniz.
Tahribatsız muayene
X-Ray floresansı, iz bırakmayan, hassas malzemelerde bile ölçümü oldukça güvenli olan tahribatsız bir analitik işlemdir.
Yüksek performanslı ithal dedektör
Çok elemanlı kaplamalara uygun Si-PIN dedektörleri seçiyoruz. Geleneksel gaz orantılı sayaçlarla karşılaştırıldığında, Si-PIN daha iyi çözünürlüğe, daha düşük arka plan gürültüsüne (en yüksek S/N oranına), uzun vadeli kararlılığa ve daha uzun hizmet ömrüne sahiptir.
Yüksek hassasiyetli manuel XY platformu
Mikro alan ölçümünü daha rahat hale getiren, maksimum 25μm hassasiyete sahip yüksek hassasiyetli manuel XY platformu ile donatılmıştır.
Otomatik odaklama
Çeşitli şekillerdeki örnekler hızlı ve net bir şekilde odaklanabilir, video görüntüleri yakınlaştırılabilir, artı işaretli, otomatik odaklama.
Otomatik odaklama
Yüksek ve düşük boyutlu numuneler hızlı ve net odaklama yapabilir, video görüntüsü büyütülebilir, retikül dahil, otomatik odaklama yapılabilir.
Büyük ölçüm odası
Cihaz gövdesinin yuvalı tasarımı (C yuvası), ölçüm alanını genişletir ve numunenin yerleştirilmesini kolaylaştırır. Baskılı devre kartları gibi büyük ve düz nesnelerin yanı sıra karmaşık şekillere sahip büyük numuneleri de ölçebilir.
