ScopeX PILOT XRF Cihazı ile Kaplama Kalınlığı Analizi
Kaplama kalınlığı analizi, işleme endüstrisi ve yüzey mühendisliği kalite kontrolünde kritik bir rol oynar. Ürünlerin kalite standartlarına uygunluğunu doğrulamak ve uluslararası pazarlara uygunluk sağlamak için kaplama kalınlığı ölçümü vazgeçilmez bir araçtır. Çin’in ihraç ürünleri ve yurtdışı projeleri için de kaplama kalınlığı ile ilgili net gereklilikler bulunmaktadır.
ScopeX PILOT, gelişmiş Çoklu-FP algoritma yazılımı, mikro ışık toplama teknolojisi ve yüksek hassasiyetli yakınlaştırma mesafesi ölçüm cihazı ile donatılmış, tepeden aşağı analiz tasarımını benimseyen taşınabilir bir kaplama kalınlığı analiz cihazıdır. Engebeli, düzensiz ve küçük numunelerde hızlı, doğru ve tahribatsız ölçümler yapabilir.
ScopeX PILOT, yüzey işleme proses kontrolü, ürün kalitesi denetimi ve tarama gibi zorlu kaplama analizi uygulamalarında etkili bir çözümdür. Mücevher, elektrokaplama, otomotiv, hırdavat ve banyo, havacılık, elektronik ve yarı iletken gibi birçok sektörde yaygın olarak kullanılarak güvenilir ve hassas kaplama kalınlığı ölçümü sağlar.
Galeri
Özellikler

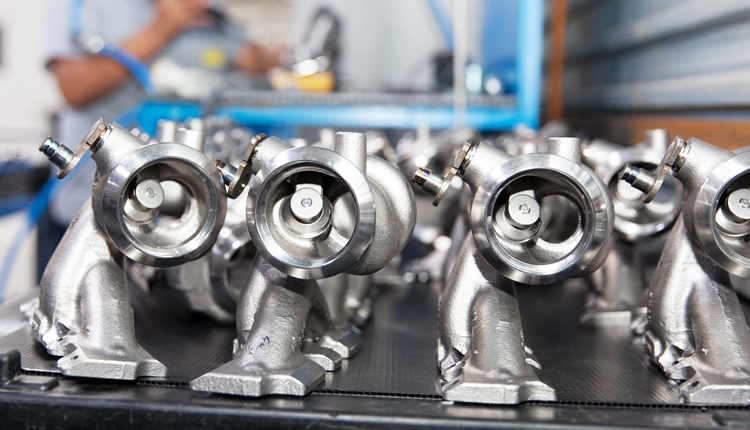

Otomobil parçaları
Küçük donanım parçaları

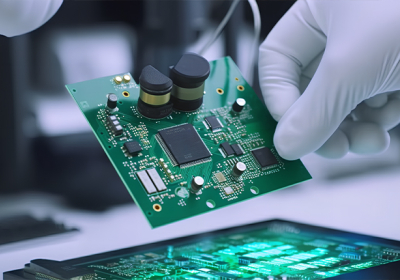

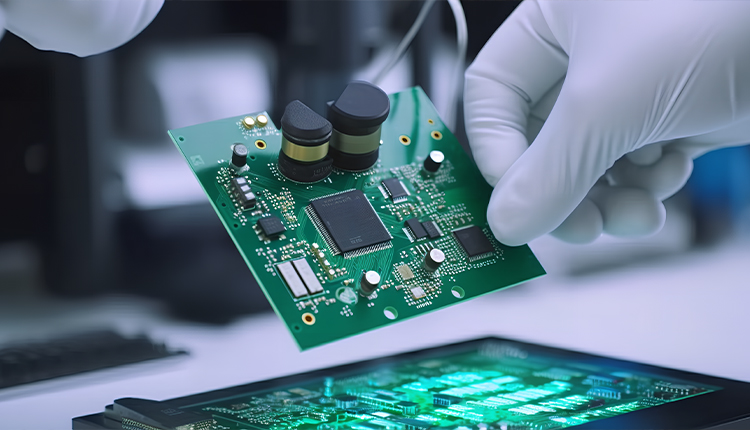

Baskılı Devre Kartları

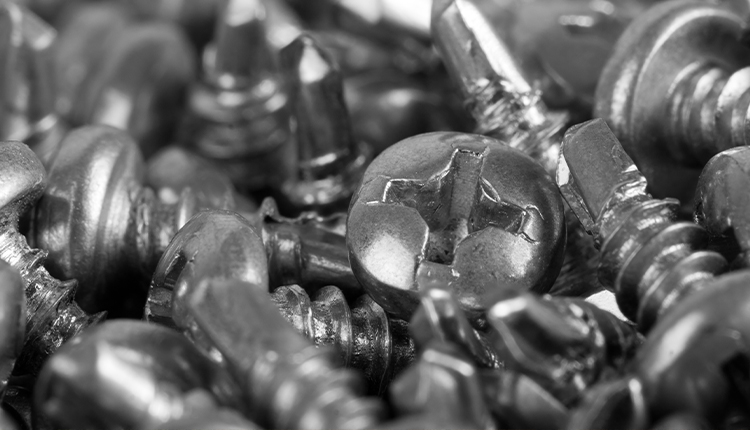

Bağlantı Elemanları
Teknik Parametreler
| Element aralığı | Al(13)-Fm(100) |
| Katman sayısının analizi | 5 katman (4 katman + alt tabaka) her katman 10 elementi analiz edebilir, kompozisyon analizi 25 elemente kadar analiz edebilir |
| X-ışını tüpü | 50 W (50 kV, 1mA) mikro odaklı tungsten paladyum ışın tüpü (hedef malzeme isteğe bağlıdır) |
| Dedektör | Si-Pin dedektörü, yüksek hassasiyetli SDD dedektörü (isteğe bağlı) |
| Kolimatör | Φ0.1-Φ3 isteğe bağlı |
| Kamera | Yüksek çözünürlüklü CMOS renkli kamera, 5 megapiksel |
| Manuel örnek XY platformu | Hareket aralığı: 50mm x 50mm |
| Filtre | Sabit birincil filtre, çoklu filtre (isteğe bağlı) |
| Örnek oda boyutu | 320mm × 480mm × 130mm (G×D×Y) |
| Boyut | 330mm × 580mm × 360mm (G×D×Y) |
| Ağırlık | 40 kg |
| Güç kaynağı | AC 220V±5V 50Hz (Yapılandırma bölgeye göre biraz değişiklik gösterir) |
| Anma gücü | 150W |
Avantajlar
İsteğe bağlı mikrofokal X-Ray cihazı
Çeşitli küçük numuneleri kolayca ve doğru bir şekilde analiz edebilme.
Çoklu kolimatör / filtreler
Çoklu filtre ve kolimatör opsiyoneldir veya yazılım tarafından otomatik olarak optimum kombinasyona geçirilebilir, bu da cihazın farklı boyutlardaki parçaları esnek bir şekilde analiz etme çok yönlülüğünü önemli ölçüde artırır.
En üstten tasarım
Özel olarak odaklanmadan aşağıdan yukarıya doğru ölçüm yapın. Kaplama numunelerinin verimli ölçümünü sağlayın.
NDT (Tahribatsız Muayene)
XRF analizi numunelere zarar vermez, bu sayede hassas malzemeler için bile güvenlidir.
Yakınlaştırma cihazı
Çeşitli özel şekilli içbükey parçalar test edilebilir. Oluk derinliği ölçüm aralığı 0 ila 30 mm'ye kadar ulaşabilir.

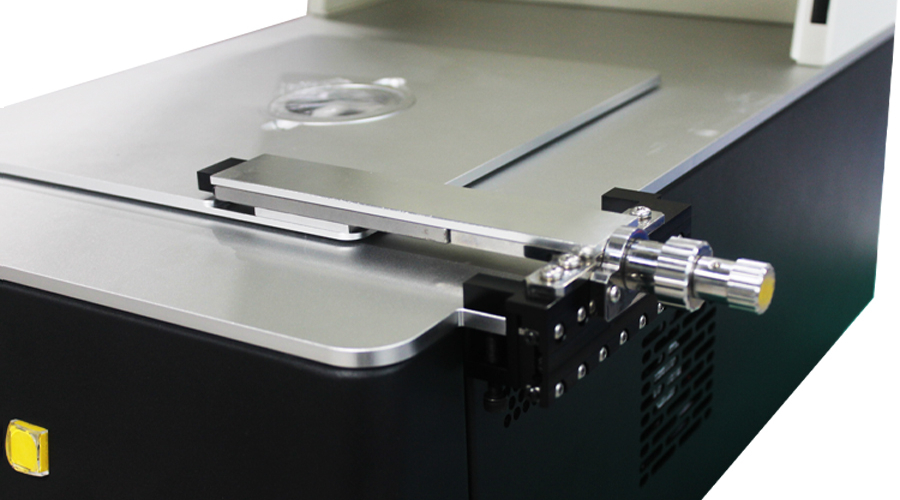

Yüksek hassasiyetli manuel XY platformu
Mikro alan ölçümünü daha rahat hale getiren, doğruluğu 25 μm'ye kadar ulaşabilen yüksek hassasiyetli manuel XY platformu ile donatılmıştır.
Tek dokunuşla ölçüm
Cihaz, kullanımı kolay, sezgisel ve akıllı bir analiz yazılımıyla donatılmıştır. Herkes eğitim almadan numuneleri test edebilir. "Testi Başlat"a tıklamanız yeterli; test sonuçlarına saniyeler içinde ulaşabilirsiniz.
